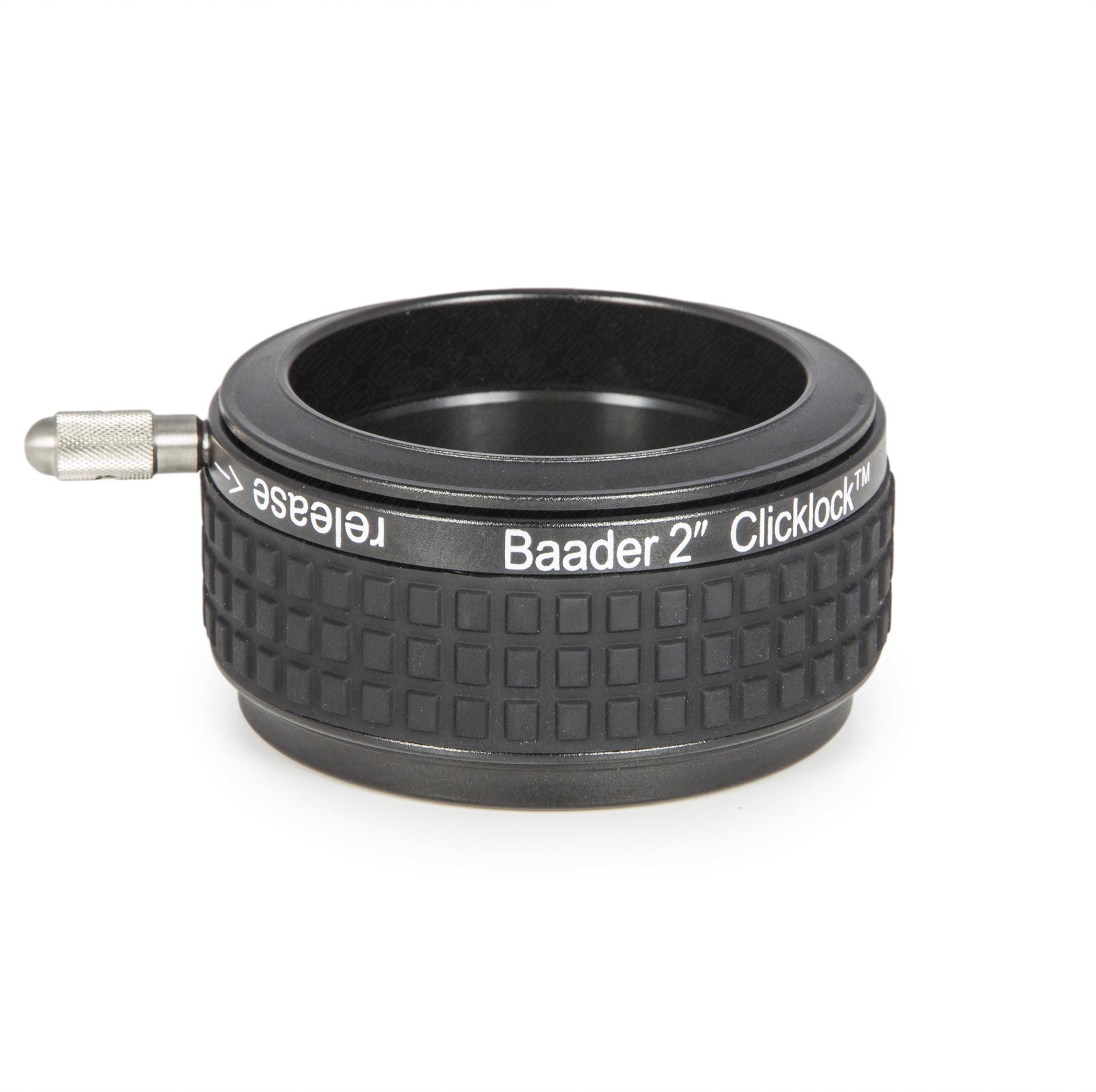

2" ClickLock® Klemme auf M54i – für Bresser / Omegon / Explore Scientific

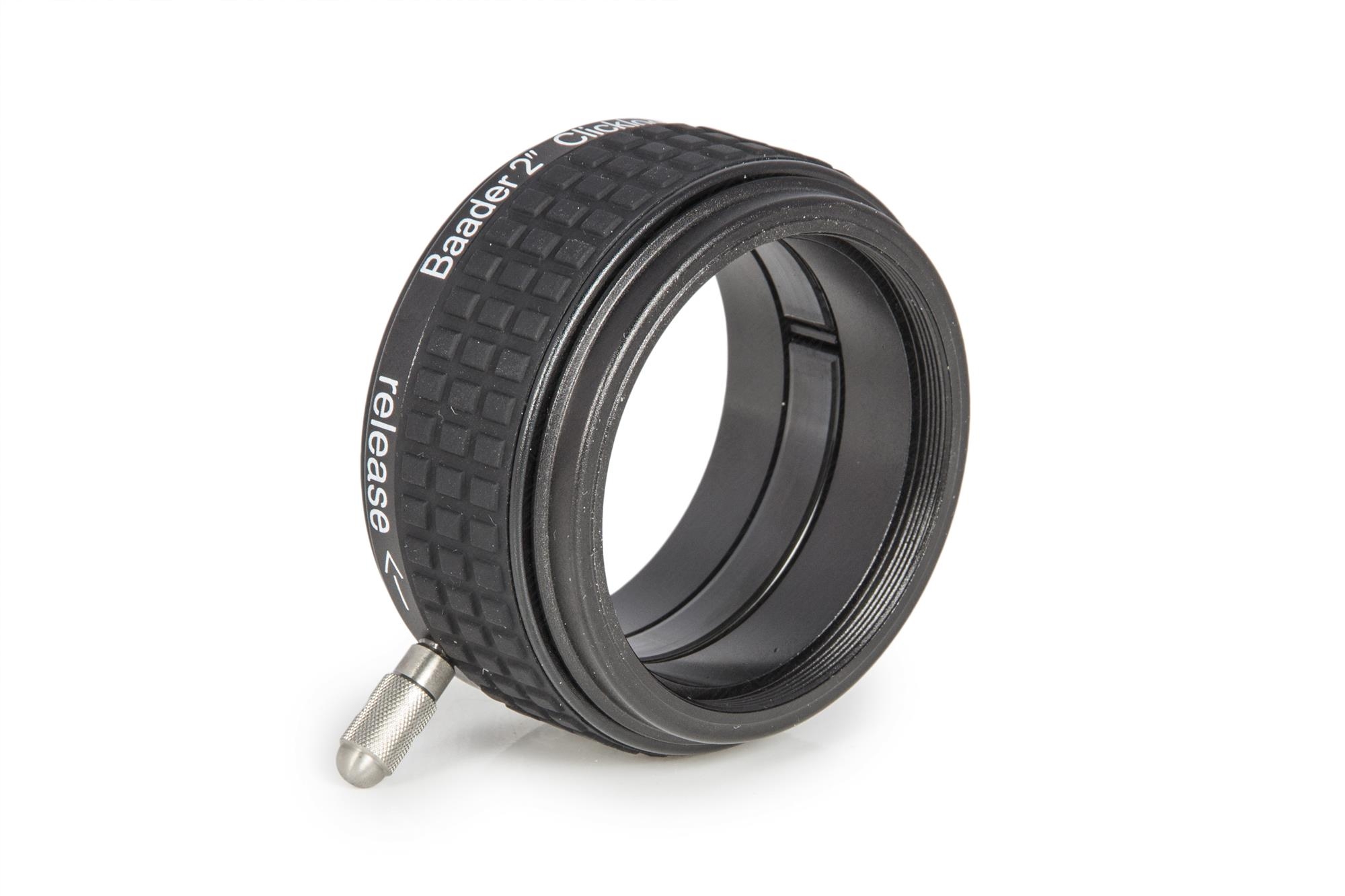

Baader 2" ClickLock M54i x 0,75 Klemme – für Bresser, Omegon und Explore Scientific Newton-Okularauszüge mit M54 x 0.75 Außengewinde
Eine 20° Drehung durch Druck auf den Drehhebel reicht aus um alles 2" Zubehör absolut sicher und fest zu fixieren. Bauhöhe: 30mm, Eigengewicht: 130g
Ratschenfunktion – zeigt akustisch und haptisch die Position der Klemmung an. So erkennt man auch im dunklen und ohne hinsehen ob die Klemme geöffnet oder geschlossen ist
Kompressions-Spannring aus dickwandiger Hartbronze, bleibt auch nach langjährigem Gebrauch formstabil und hält teuerstes Zubehör absolut sicher ohne Kratzer und Druckstellen zu verursachen
Das Baader ClickLock®-System (1¼" / 2") in der Übersicht
Noch nie wurde eine Okularaufnahme für die Amateurastronomie so aufwendig gefertigt.
Die Baader ClickLock (1¼" / 2") ist eine passgenaue, sehr massive Okularklemme ohne Klemmschrauben (!). Eingesteckte Okulare / CCD-Kameras u. ä. sitzen verdrehsicher und werden trotzdem nicht verkratzt! Mit einer kleinen Drehung um 20° wird jedes Okular bombenfest geklemmt.
Sie werden Okulare und Webcams nie mehr anders klemmen (und fokussieren) wollen!
Unsere ClickLock Klemmen bestehen aus sieben präzisionsgefrästen Bauteilen, welche einen höchst effektiven Haltemechanismus ergeben, der jedes 1¼" / 2" Okular sicher hält.. Die Klemme ist in der Herstellung sehr aufwendig zu montieren, der Preis erscheint daher zunächst hoch für eine Klemmvorrichtung. Wenn man jedoch die Präzision, Benutzerfreundlichkeit und Stabilität berücksichtigt, ist sie ihr Geld mehr als wert.
Sie müssen unsere ClickLock Klemmen nicht anziehen “bis das Blut herausläuft”, denn das mechanische Prinzip stammt aus dem professionellen Maschinenbau. So arbeitet auch die Werkzeugaufnahme bei modernen CNC-Fräszentren. Durch geschickte Nutzung der Hebelkräfte wird das Anzugsmoment vielfach verstärkt. Der eingesteckte Gegenstand wird wie mit einem Schnellspannfutter an drei Seiten gehalten und kann dadurch keinerlei Kippbewegungen mehr ausführen.
Details zum 2" ClickLock-System

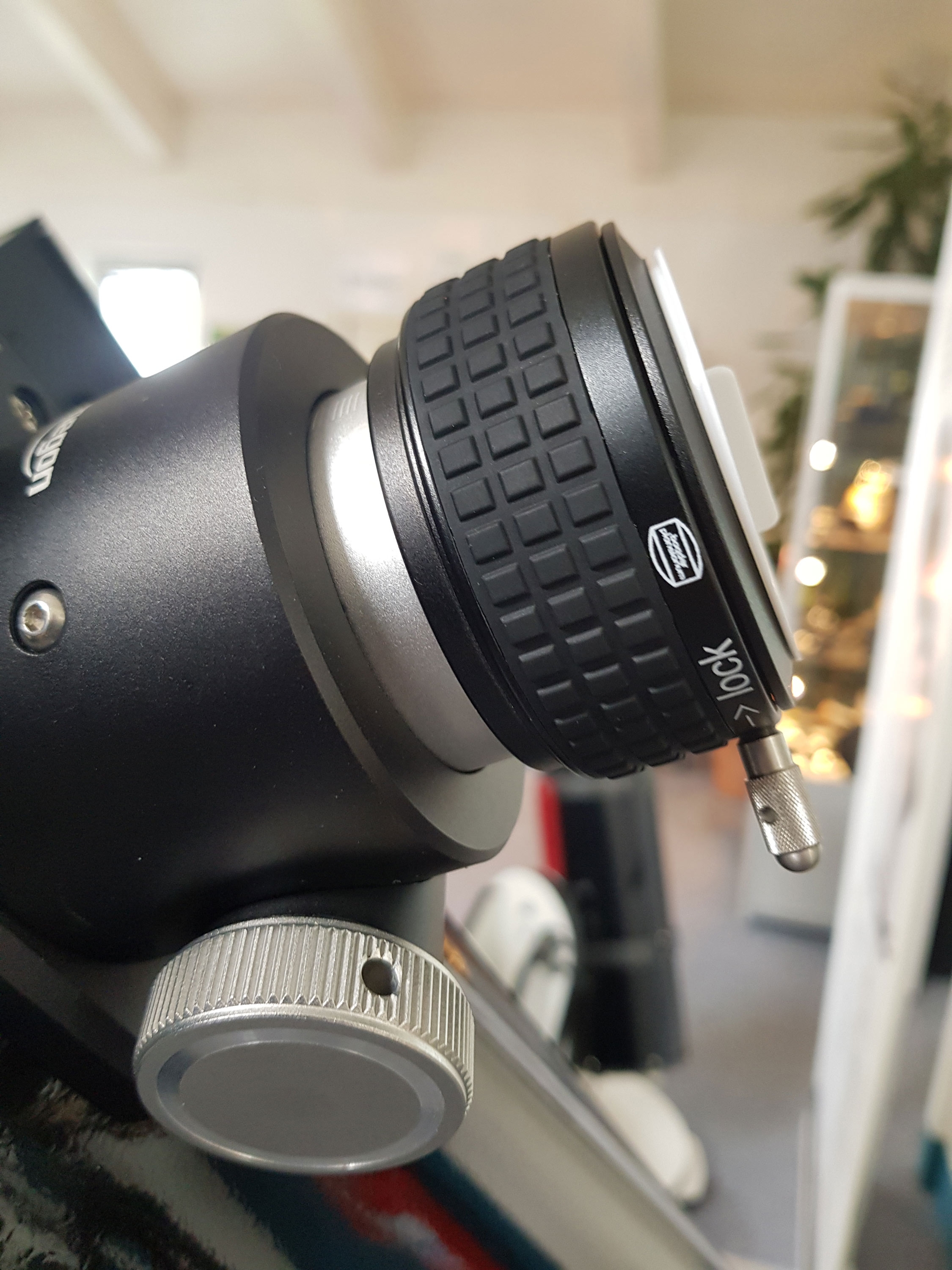

Beispielumbau Standard auf ClickLock
Beispiel eines Umbaus von Standard 2" Klemme auf 2" ClickLock Klemme
Die Wirkung und Stabilität der ClickLock Mechanik wurde mit Hilfe der 1¼" ClickLock-Klemme jahrelang getestet.
Das 2" ClickLock System ist mechanisch noch wesentlich massiver konstruiert.
eine 20° Drehung durch leichten Druck auf den Drehhebel reicht aus um alles 2" Zubehör absolut sicher und fest zu fixieren.
Die bisher schwerste getestete Last ist ein komplettes C14 mit angeschraubter SCL Klemme und einem 2" Click Lock Zenitspiegel mit Scopos 30mm Extrem Okular. Dabei wurde das C-14 an dem Okular angehoben. Wir weisen ausdrücklich darauf hin, dass dieser Testaufbau nicht zur Nachahmung empfohlen wird.
Ratschenfunktion - zeigt akustisch und haptisch die Position der Klemmung an. So erkennt man auch im Dunklen und ohne Hinsehen ob die Klemme geöffnet oder geschlossen ist.
massiver Kompressions-Spannring aus dickwandiger Hartbronze, bleibt auch nach langjährigem Gebrauch formstabil und hält teuerstes Zubehör absolut sicher ohne Kratzer und Druckstellen zu verursachen.
die Position des Drehhebels ist durch 6 Kamera-Schlitzschrauben, bzw durch 6 Inbusschrauben mit Sechskant-Schlüssel einstellbar um die CL-Klemmen für Links- und für Rechtshänder optional nutzbar zu machen.
CL-Klemmen - lieferbar für viele Teleskopsysteme. Umfangreiches Sortiment an Klemmen ermöglicht das Nachrüsten der Baader 2" ClickLock-Klemmung an vielen Teleskopen.
Die ClickLock Klemme für Ihr Teleskop ist nicht dabei? Dann beantworten Sie hier ein paar Fragen zu Ihrem Teleskop/Okularauszug und wir werden eine Herstellung in Erwägung ziehen.
Mit der 2" Clicklock Klemme können Sie unter anderm auch Ihren 2" Maxbright Spiegel (oder das 2" Universal-Prisma) auf das Clicklock System umrüsten. Einfach die alte 2" Klemme abschrauben und die neue 2" Clicklock Klemme anschrauben.
Technische Daten
2" ClickLock® Klemme auf M54i – für Bresser / Omegon / Explore Scientific
SKU
2956253
Adaptertyp
Okularklemme
Außendurchmesser (mm)
68
EAN Code
4047825039293
Innenanschluss (Okular/Kamera-seitig)
ø 2" (50.8mm)
Innenanschluss (teleskopseitig)
M54 x 0.75
Innendurchmesser / Freie Öffnung (mm)
50,8 (2")
Klemmsystem
ClickLock
kompatible Marken
Bresser
Explore Scientific
Omegon
Nettogewicht (kg)
0.14
Optische Baulänge (mm)
30
